鈑金折彎圖應該怎么看呢

發布時間:2018/5/8 16:15:24      點擊次數:5893
      鈑金加工時,沒有圖紙是萬萬不行的,圖紙作為重要的指導資料,我們需要對其有很好的理解和分析,才能加工出精良的金屬板材。鋁板折彎作為鈑金折彎的一個主要分類,所以看懂它十分關鍵。鈑金折彎圖和傳統的機械視圖很相似,可以說和折紙箱原理差不多,我們可以把鋁板看作紙板,鋁板折彎就是蔣鋁板折成各種形狀。下面遠華鋁業來介紹鈑金折彎圖的觀看方法。

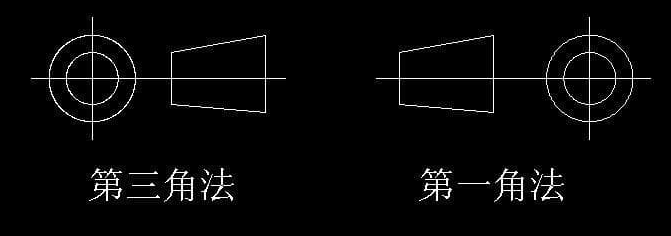

  1、鈑金折彎圖紙有可能是一視角或者是第三視角,在看圖的時候首先應該區分是一視角還是第三視角。國標的標題欄內沒有第幾角法符號,國標規定按一角法畫圖、看圖。遇到國外的圖紙,要看清楚標題欄角法符號。下圖,是一、三角法視圖符號。

鈑金折彎圖

      我國圖紙標準為一視角,在看圖的時候只要根據投影規律就可以清楚的看懂圖紙。如果是第三視角的鈑金加工圖紙,就需要根據圖上標明是哪面的,就放哪邊看。例如,左邊看過去的影象就放左邊,與一視角的看圖正好相反。
  看標題欄,還有一項需要注意的就是材料和板厚。折彎要根據板厚信息調整折彎下模的。這點不能忘記。

鈑金折彎圖
      折彎前一定要確認圖紙與索要折彎工件是否一致。

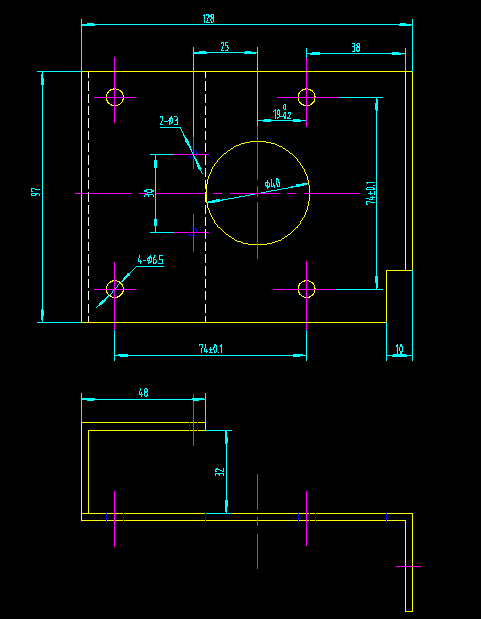

  2.將折彎工件按照主視圖擺放,注意拉絲或毛刺方向,便于辨別方向,同時容易檢驗圖紙是否正確。

鈑金折彎圖

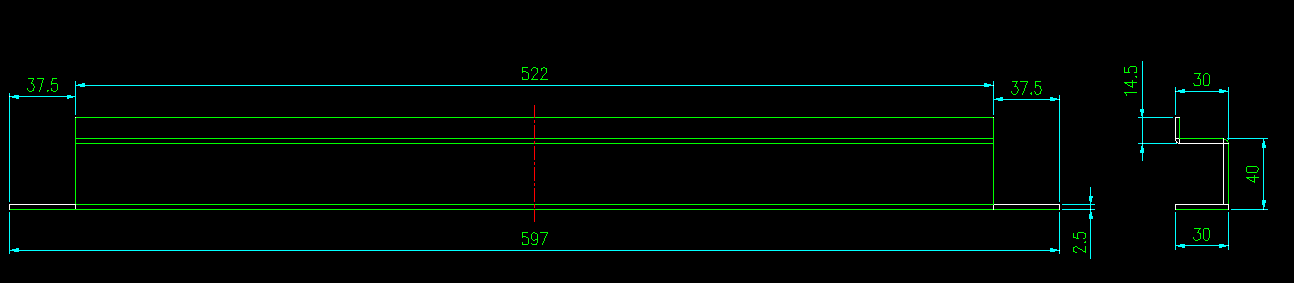

      3.看圖紙時要看整體,不能忽略局部。有的產品因結構原因,局部需要折彎的部分不能在正常的三視圖上展現,就需要用局部視圖。

鈑金折彎圖

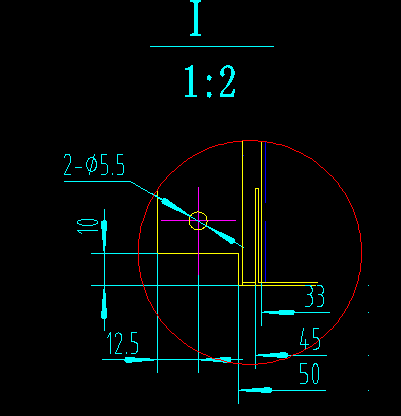

     4.要看清鈑金加工圖紙折彎邊線,是實線還是虛線。實線代表折彎向上折,虛線代表板厚,即看不到的那面,所以向下折。

鈑金折彎圖

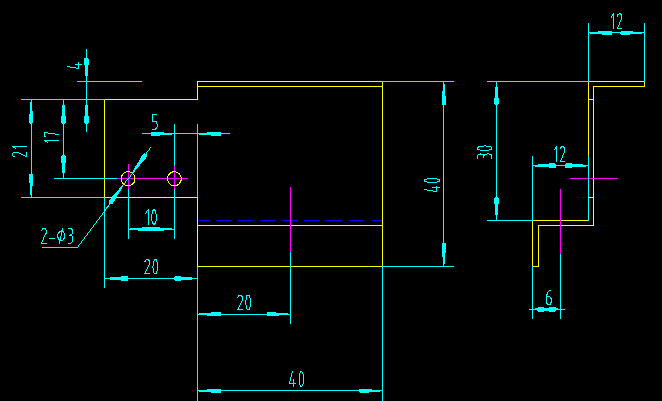

     由于現在鈑金加工圖紙有很多是某一款三維軟件出的,所以,有時折彎邊線有切線蓋住了虛線。使我們看不清向上折彎還是向下折彎,這時要配合側視圖來看折彎方向。
   看懂鈑金折彎圖紙很重要,鈑金折彎的下刀順序也是有講究的,如果不注意的話,很容易造成工件報廢,影響工業生產。
